Diamond II+Annubar Diamond II +Annubar 유량 계측 센서는 여타의 차압식 유량 계측 센서에 비해 월등한 성능을 자랑합니다. 고도의 실험을 거친 센서로서 전세계의 사용자가 입증하는 정확도와 신뢰도를 가진 타의 추종을 불허하는 센서 입니다.

Annubar 센서는 10:1의 유량 turndown 에서 ±1%의 정확도로 유량을 계측합니다.
센서의 upstream 쪽과 downstream 양쪽으로 같은 수의 port(구멍)가 나 있으며, Upstream 쪽의 port에서는 평균 동압을 발생시키고 downstream 쪽의 port에서는 평균 정압을 발생시킵니다. 이 압력의 차이가 유량에 비례하는 정확하고 안정된 차압 시그널 을 발생시키게 됩니다.

최소 설치, 운전 비용 효과
The Annubar primary flow element는 센서를 삽입할 수 있는 작은 구멍과 용접부만을 필요로 하기 때문에 설치가 간단하고 저비용 입니다. 그리고, Diamond II+ Annubar 유량 계측 센서는 파이프의 안으로 삽입 설치되어 유체의 흐름에 거의 영향을 주지 않으므로 압력 손실이 거의 없습니다. 이런 결과가 여러분 공정의 에너지 및 비용 절감에 큰 영향을 주는 것입니다.

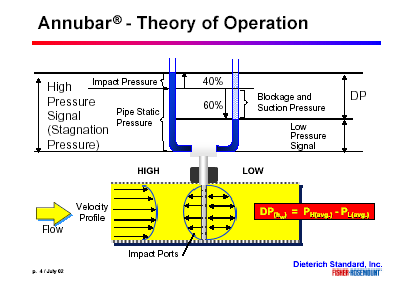

Diamond II+Annubar의 작동 원리
Annubar 유량 계측 센서의 기술은 ProBar 및 Mass ProBar 유량계의 성능에 중요한 요소가 됩니다.
특허 등록되어 있는 센서의 Diamond II 형태는 정확도와 반복도에 있어서 대단히 중요한 요소입니다.
이 센서의 형태는 유연하고 안정된 분리점을 제공하며 port의 막힘을 방지하여 줍니다.



Annubar Specifications

More Informations:
