MODEL NO. :1D1
MAT'I : POLYPROPYLENE
SIZE : 10"
CARTRIDGE MESH : 5MICRON
CARTRIDGE MAT'I : POLYPROPYLENE
NO. OF CARTRIDGE : 1EA
TEMPERATURERANGE : 40-145℉(4.4-62.8℃)

2) CARBON CARTRIDGE FILTER(활성탄 정밀 여과기)
카본 휠타는 전처리용으로써 물속의 유기물 및 맛, 냄새, 색, 잔류염소 등을 제거하는 장치로
필수적으로 부착되어야 하는 장치중의 하나이다.
수명은 6000-8000LITER 사용후 교환하여야 한다.

MODEL NO. :1D1
MAT'I : POLYPROPYLENE
SIZE : 10"
CARTRIDGE MESH : 10MICRON
CARTRIDGE MAT'I : ACTIVATED CARBON
NO. OF CARTRIDGE : 1EA
TEMPERATURERANGE : 40-125℉(4.4-52℃)

3) DEIONIZER(순수장치)
원수를 양이온 교환수지의 H 형으로 충진된 양이온 탑(K탑 또는 H탑이라함)을 통과시켜 모든
양이온을 H 이온으로 교환제거 시키고, 이산성의 유출수를 음이온 교환수지탑(A탑 또는 OH탑
이라함)을 통과시켜 전 음이온을 OH 이온으로 교환 제거하는 것에 의하여 전해질 전부를 제거
하여 순수화 하는 방법이다. 따라서 혼상식(MIXED BED)은 이러한 과정을 연속적인 반복을 하여
초순수화 한다.

상기와 같이 순수를 생산하는데 대여형 순수기는 초순수화 하기 위한 목적으로 사용한다.
유량은 5GPM, 수압은 1-1.5Kg/㎠이다 RESIN 량 36L가 양이온과 음이온이 1:2의 비율로
수명은 6000-8000LITER 사용후 교환하여야 한다.(단,원수 조건에 따라 사용량이 변활수 있음)
예) 공급 원수 TDS(TOTAL DISSOLVED SOILD) : 100PPM(100㎎/L)일때 순수기의 CARA는
125000GRAIN 이므로

125000GRAIN × 0.065(G) × 1000
-------------------- = MAX. 8125LITER(8.12㎥)
100㎎/L

TANK SIZE : ?230M/M × H1070M/M
MAT'I : ABS
RESIN ANION : 24L
CATION : 12L
TEMPERATURERANGE : ANION 40℃
CATION 120℃
SERVICE FLOW RATE : 5 GPM
CAPACITY : 12,500 GRAIN

4) INDICATOR LIGHT(순도 지시등)
순수기(P.E TANK)의 후에 부착하여 순수의 전도도를 나타내는데 순수기가 정상적으로
가동중일때에는 점등되었다가 소등되면 순수기의 수명이 다 되어 교환 시기가 되었다는 것을
나타낸다. 하지만 순수가 정체 되었을 경우는 배관상의 순수가 오염되어 일시적으로 소등될수
있으므로 스위치을 ON 상태에서(물이 흐를때) 3분정도 가동을 하여도 소등되었을 경우에는
순수기을 교환하여야 한다. 이 순도 지시등은 순도메타와 같은 역할을 하지만 저 가격으로
수명은 반 영구적이다.
220V의 경우는 정상적일 경우는 녹색이며 적색일경우는 교환시기를 나타낸다.
POWER : 110V-220V

참조) 1㏁ = 1,000,000Ω = 0.45ppm (100ppm이란 1ton의 물에 100g 의 이온성분의 량)
1㏁이하로 떨어질때에는 급속히 순도가 떨어지므로 INDICATOR LIGHT를 필히 확인하여
사용해야 한다.

5) POST 5 MICRO CARTRIDGE FILTER(정밀 여과기)
일정한 수압에 의하여 순수가 통과하는데 여기에는 눈에 안보이는 미세한 이온교환수지가 LEAK된다. 이를 제거하기 위한 목적으로서 부착 사용한다. 수명은 6000-8000사용후 교환하여야 한다.

MODEL NO. :1D1
MAT'I : POLYPROPYLENE
SIZE : 10"
CARTRIDGE MESH : 5MICRON
CARTRIDGE MAT'I : POLYPROPYLENE
NO. OF CARTRIDGE : 1EA
TEMPERATURERANGE : 40-145℉(4.4-62.8℃)

6) CARTRIDGE FILTER HOUSING (필터 케이스)
10“ CARTRIDGE FILTER를 넣어서 사용하며 FILTER를 식별하는데 용이하다. FILTER 교체시 HOUSING을 세척하여야하며 특히 순수기를 통과한후의 FILTER는 필히 세척을 해야한다.(세척시 HOUSING 안에있는 O-RING을 주위해야한다.) 수명은 반영구적이지만 겨울철에는 특별이 주위해야 한다.

MODEL NO. :1D1
SIZE : 130m/mD x 310m/mH
IN/OUT LET : 3/4"
CLEAR HOUSING
SIZE : 10"
TEMPERATURERANGE : 125℉(51.7℃)
PRESSURE : 125 PSI (8.6 BAR)

2. 순수기 사용법

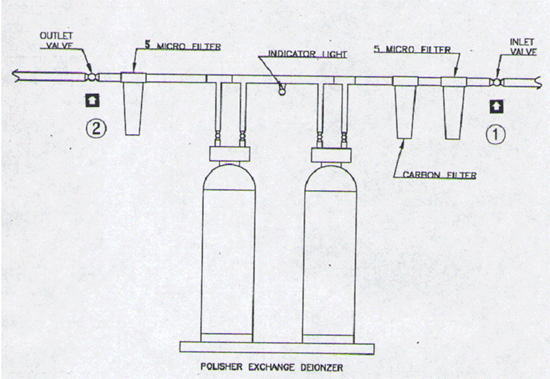

- 사용시 : ②번 밸브와 ①번 밸브를 열면 원수(수돗물)가 유입되며 FILTER 와 MIXED
BED TANK 거쳐 최저 1㏁ 이상의 순수가 생산된다.
- 사용후 : ①번 밸브를 먼저 잠그고 ②번 밸브를 잠그면 순수 생산이 중단된다.
- 유입된 생산수의 유량은 시간당 1TON 정도로 사용시 최적의 QUALITY를 유지한다.

3. 순수장치 및 FILTER 교환방법
1) 5 MICRO FILTER - 색상이 붉은색 또는 검정색으로 변환 시 교환 ( 규격-10“ ) 평균 3-4ton 사용 후 교환(US FILTER Data)
2) CARBON FILTER - 물이 통수가 안 될때(막혔을때), Carbon 자체가 찌그러질 때
( 규격-10“ ) 평균 6-8ton 사용 후 교환(US FILTER Data)
3) ① MIXED BED(순수장치) -1. Indicator Light Ramp Off시(110V)
( 규격-36L ) 평균 원수 100ppm 기준 시 평균 5-6ton 사용가능
2. Indicator Light Ramp (적색/녹색 220V)
적색일때 교환을 하며 녹색일때에는 정상

4) ② MIXED BED(순수장치) - ①번 Mixed Bed의 순도를 높이며 Stand by의 역할을 한다.
( 규격-36L )

5) INDICATOR LIGHT - 반영구적이며 1년에 1회 정도 청소를 해준다.(전원 110-220V)

6) 5 MICRO FILTER - 앞의 5Micro Filter 교체 시 앞으로 이동(색상의 변화가 없슴.)
( 규격-10“ )
